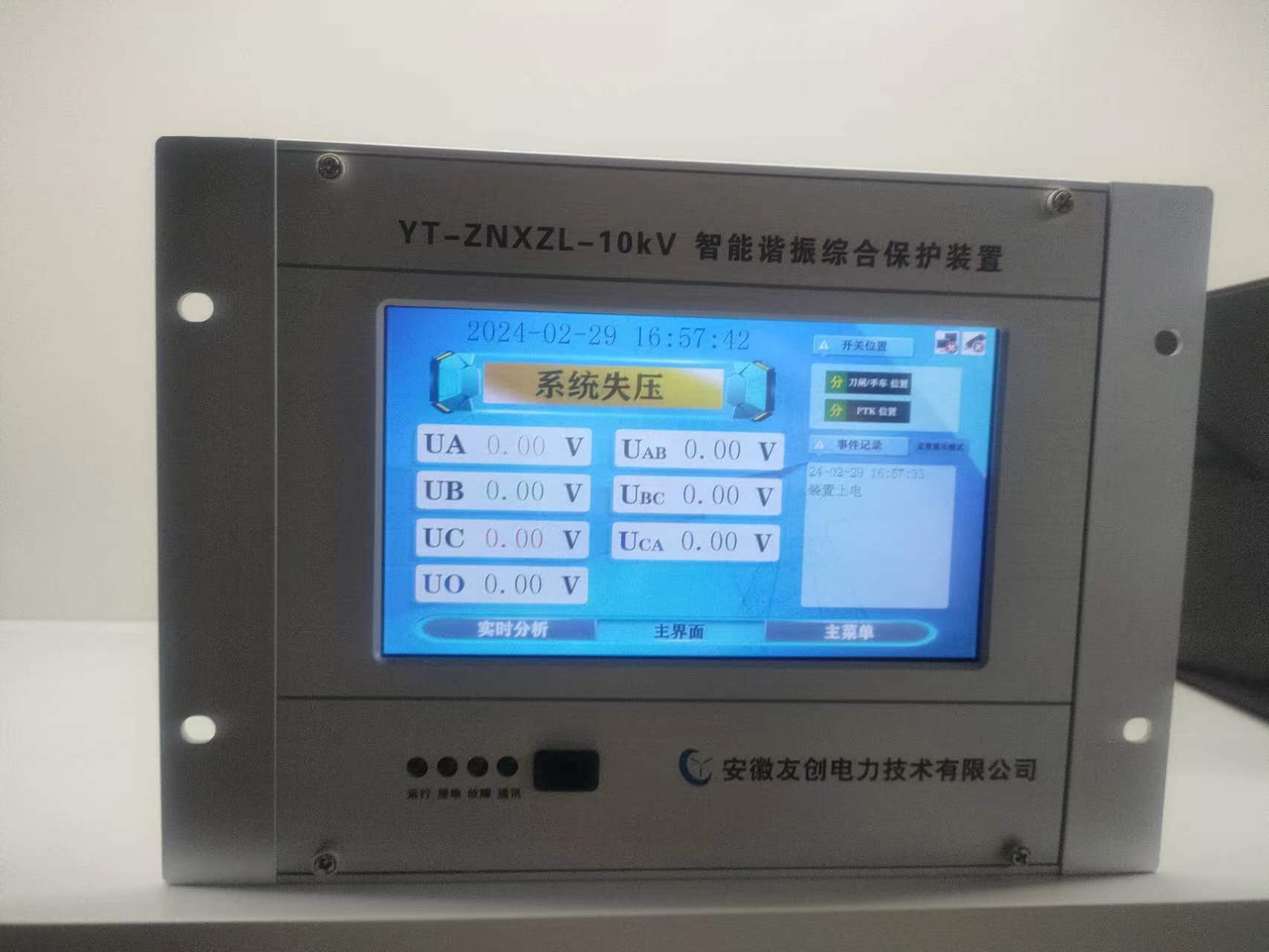

AHYT-ZNXZL智能諧振綜合保護裝置

一、概述

1、電力系統PT鐵磁諧振過電壓事故

在中性點非有效接地系統中，一般接有電磁式電壓互感器(以下簡稱PT)。為了測量三相對地電壓和監視對地絕緣，PT的中性點直接接地。由于PT低壓側負載很小，接近于空載狀態，從高壓側對地接入的等效勵磁感抗很大，在某些切換操作或接地故障消失之后，PT的等效勵磁感抗將與系統對地等效電容構成特殊的諧振回路，激發起各種諧波的鐵磁諧振過電壓，引起PT飽和，由于PT熔斷器不能有效熔斷數百至數千毫安的飽和勵磁電流，最終導致PT燒損，PT柜、避雷器爆炸，母線短路、沖擊主變、威脅工作人員人身安全等事故。對電網的安全運行構成了很大的威脅，并嚴重影響了供電的可靠性。在中性點非有效接地系統中， PT鐵磁諧振過電壓是出現最頻繁、造成事故很多的一種內部過電壓。

2、PT鐵磁諧振過電壓的傳統限制措施

為了防止電磁式電壓互感器鐵磁諧振的發生，通常采用改變參數，增加阻尼兩類方式。運行經驗表明，由于系統的復雜性，改變參數的方式只能減少鐵磁諧振的發生概率。增加阻尼的方式是在電磁式電壓互感器的一次側中性點安裝阻尼電阻(一次消諧)，或在電磁式電壓互感器二次開口三角繞組安裝阻尼電阻(二次消諧)。傳統的一次消諧阻尼電阻選用壓敏電阻(通常為碳化硅材料)，即正常運行條件下呈現為高阻，發生諧振時電阻阻值下降，這樣不利于消除諧振。正常運行狀態下，還會對互感器的測量精度產生影響，嚴重時還可能放大中性點不平衡電壓，導致系統不能正常運行。二次消諧對消除重復發生的諧振作用不佳，對互感器的測量也會產生影響。

3、解決方案

由安徽友創電力技術有限公司研制的YT-ZNXZL型智能諧振綜合保護裝置，能夠?qū)崿F(xiàn)連續快速消諧，基波諧振的消諧時間約為1.56s，分頻諧振的消諧時間約為2.1s左右。在3.5倍過電壓下，限流消諧器能夠?qū)?/span>PT激磁電流限制在100mA以下。通過對三相電壓及PT開口三角電壓的采集，對電網諧振時的頻率成分能快速分析，可準確地辨出：單相接地、電網諧振。如果是諧振，計算機發出指令使消諧電路投入，消耗電源供給諧振的能量，抑制鐵磁諧振過電壓，實現快速消諧，較完善地解決了電力系統中電網的消諧問題。并能存儲記錄單相接地、諧振時的各次諧波的諧波幅值，可廣泛適用于發電廠、變電站及鋼鐵、煤炭、石油化工等大型廠礦企業的電力系統。

二、使用環境

1、適用于戶內及戶外，環境溫度-40℃～+60℃；

 2、額定頻率：48Hz～62Hz；
3、海拔高度不大于4000m，地震裂度8度及以下地區；

4、大氣中無嚴重污穢及浸蝕性介質的場所；
5、串接于交流6～35kV非有效接地系統PT一次繞阻中性點與地之間，二次在一個系統中

接有多臺電壓互感器時，在每臺互感器的三相高壓繞阻中性點裝一臺消諧器， 才能有效地限制弧光接地過電壓和消除鐵磁諧振。

三、裝置的基本功能及特點

1、 消諧功能

    循環檢測PT三相電壓，開口三角的電壓，當發生電壓升高時，首先判斷是單相接地，還是電網諧振。如果是諧振，計算機發出指令使消諧電路投入，實現快速消諧。

2、 故障報警功能

    當系統發生單相接地或諧振、裝置故障時產生報警信號。所有繼電器輸出接點均可接報警輸出。

3 、顯示功能

    顯示實時時鐘，裝置運行狀態，接地或諧振故障的諧振頻率、幅值，故障開始時間等。

4 、設置功能

    通過漢字菜單提示用戶可以設置或修改實時時鐘，通信方式。

5 、通信功能

    裝置具有完善的通信功能，RS-232，485通信接口和通信速率可選。

6、故障追憶功能

   按時間順序可追憶共八次接地、諧振過電壓故障

7、本裝置具有智能化特點，無須設置諧振頻率、諧振啟動幅值，可自動消除各種頻率諧振。

四、 裝置的基本工作原理

AHYT-ZNXZL型智能諧振綜合保護裝置。在正常運行時，智能諧振綜合處理裝置實時不間斷的檢測PT提供的電壓信號，一旦發生PT斷線、過壓、欠壓、低電壓、諧振、弧光接地等現象，智能微機裝置利用DSP高速、重復的數據處理能力實現博立葉分析，通過對電壓互感器PT的二次電壓進行采集、判斷，及時準確地對系統的各種狀態進行分析，判斷出系統的故障情況，并顯示故障類別，輸出相應的開關量接點信號，用于報警。同時利用MCU的強大邏輯運算能力快速實現液晶顯示，遠程通信和數據保護功能。

當系統出現諧振，智能諧振綜合保護柜智能微機裝置根據系統諧振的不同頻率實現快速動作，輸出相應的開關量接點，用于報警，并快速的實現液晶顯示。同時該裝置一次部分在PT中性點和地之間分別裝有智能開關和一次限流消諧組合裝置，正常運行時開關導通，理論上無電阻，當PT發生諧振時通過該裝置控制部分發出指令，開關閉合，一次限流消諧投入利用一次限流消諧高電阻破壞諧振條件，使諧振消除。在正常運行狀態下為0，不改變PT的零序回路，因此不會影響互感器的測量精度，也不會放大中性點不平衡電壓；在諧振發生時，開關斷開電阻趨于無窮大，相當于互感器不接地，也就破壞了零序諧振回路從而根本上解決PT鐵磁諧振問題。

 五、 裝置的型號及參數

六、 選型及要求

1. 裝置的額定電壓等于系統的額定電壓。

七、結構、外形及安裝尺寸

具體結構外形尺寸，可與

八、安裝、調試、維護

1. 如用戶需要，本公司可負責電話指導安裝及調試服務，用戶提供必要的配合與協作。

2. 用戶在遵守保管及使用規則的情況下，從投入運行之日起12個月內，或從發貨之日起18個月內（以先到期限為準），產品由于質量原因而發生損壞或不能正常工作，制造廠為用戶更換或維修。

3. 本公司對公司的產品提供終身維護，對使用我公司產品的客戶長期按成本價優惠提供備品、備件。

九、訂貨須知

1. 用戶訂貨時應向我公司提供：系統電壓等級。

2. 如用戶有特殊要求應在訂貨時提出。
