概述：

我國3~35KV系統中存在如下幾種過電壓：斷路器動作工程中產生的操作過電壓、電容元件和非電性電感在一定條件下產生的諧振及過電壓、雷擊時產生的大氣過電壓和單相接地時產生的弧光過電壓等。目前尚無針對這些過電壓的完整的保護方案，從而會發生電纜放炮、電動機緣擊穿、避雷器爆炸和電壓互感器燒毀等事故。此類事故發生的原因，除了與系統中安裝的過電壓保護裝置的性能有關外，系統本身的復雜性對過電壓裝置的選擇有著重要影響，對于不同的系統，選擇過電壓保護時需要考慮系統輸配電線路的類型，輸配電線路的網絡結構，負載的性質和系統的接地方式等。

解決方案

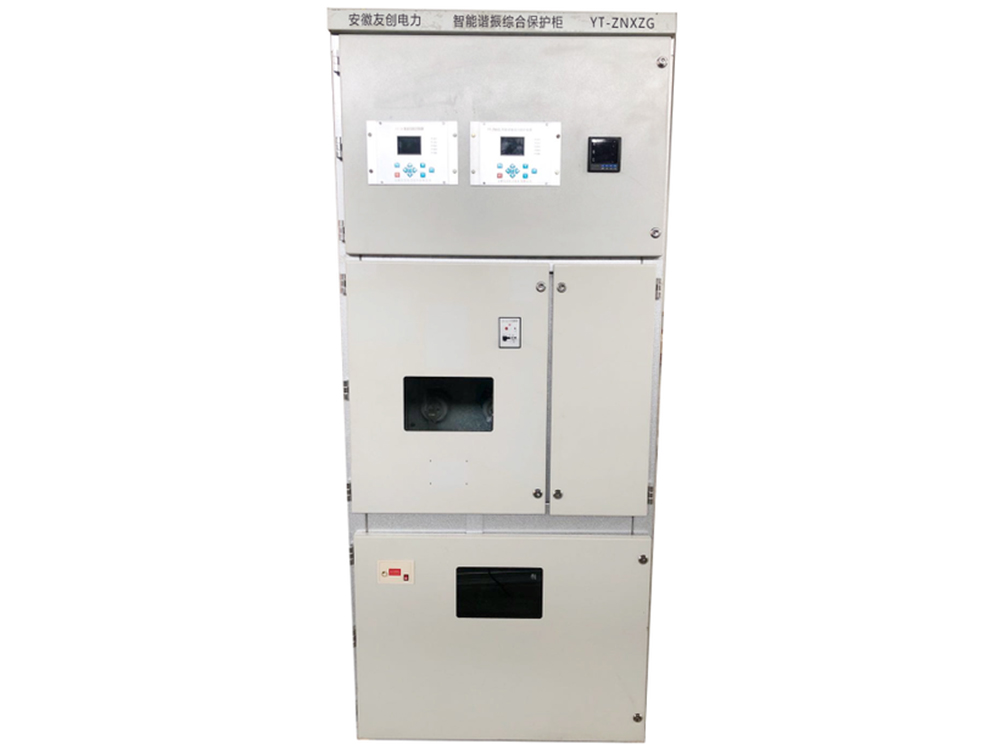

由安徽友創電力技術有限公司研制的AHYT-ZNXZG系列智能諧振綜合保護柜。適用于3~35KV電力系統中，用來對電網中出現的各種過電壓進行限制，可提高電網運行的安全性和供電的可靠性。該裝置可取代PT柜和市場常見消弧消諧柜以及過電壓抑制柜等。

能夠?qū)崿F(xiàn)連續快速消諧，基波諧振的消諧時間約為1.56s，分頻諧振的消諧時間約為2.1s左右。在3.5倍過電壓下，限流消諧器能夠?qū)T激磁電流限制在100mA以下。通過對三相電壓及PT開口三角電壓的采集，對電網諧振時的頻率成分能快速分析，可準確地辨出：單相接地、電網諧振。如果是諧振，計算機發出指令使消諧電路投入，消耗電源供給諧振的能量，抑制鐵磁諧振過電壓，實現快速消諧，較完善地解決了電力系統中電網的消諧問題。并能存儲記錄單相接地、諧振時的各次諧波的諧波幅值，可廣泛適用于發電廠、變電站及鋼鐵、煤炭、石油化工等大型廠礦企業的電力系統。

二、使用環境

1、適用于戶內及戶外，環境溫度-40℃～+60℃；

2、額定頻率：48Hz～62Hz；

3、海拔高度不大于4000m，地震裂度8度及以下地區；

4、大氣中無嚴重污穢及浸蝕性介質的場所；

三、裝置特點

◆該智能諧振綜合保護柜是根據不同用戶的系統參數進行設計生產；

◆消除系統過電壓保護的死區；

◆吸收大能量的系統過電壓；

◆取代了常規PT柜及過電壓抑制柜等，性價比高；

◆實時監測母線電壓，具有帶電顯示功能；

◆模塊化設計，結構緊湊，技術先進，高速DSP核處理器確保運算實時性和動作準確性；

◆實時監控，準確判斷系統異常運行狀態，并及時輸出相應的開關量接點信號，用于報警；

◆工業標準的RS485通訊接口，可以向上位機傳送系統的運行狀態；

◆故障追憶功能，顯示最近20次發生的歷史故障記錄；

◆具有良好的電磁兼容性，設和在強電磁干擾的復雜環境中應用；

◆雙硬件看門狗電路確保軟件運行的可靠性；

◆中英文液晶顯示，運行狀態清晰，菜單式操作，方便易用。

四、 裝置的基本工作原理

1.針對系統過電壓部分：AHYT-ZNXZG智能諧振綜合保護柜內采用我公司研制的專用原件---大容量綜合過電壓保護裝置器，能夠有效平緩過電壓的上升前沿并消平電壓尖峰，可以全面消除 系統過電壓保護的死區。

2.針對諧振過電壓部分：AHYT-ZNXZG智能諧振綜合保護柜配置我公司專有WZXZL型智能諧振綜合保護裝置。在正常運行時，柜內智能諧振綜合處理裝置實時不間斷的檢測PT提供的電壓信號，一旦發生PT斷線、過壓、欠壓、低電壓、諧振、弧光接地等現象，智能微機裝置利用DSP高速、重復的數據處理能力實現博立葉分析，通過對電壓互感器PT的二次電壓進行采集、判斷，及時準確地對系統的各種狀態進行分析，判斷出系統的故障情況，并顯示故障類別，輸出相應的開關量接點信號，用于報警。同時利用MCU的強大邏輯運算能力快速實現液晶顯示，遠程通信和數據保護功能。當系統出現諧振，智能諧振綜合保護柜。在正常運行時，智能諧振綜合處理裝置實時不間斷的檢測PT提供的電壓信號，一旦發生PT斷線、過壓、欠壓、低電壓、諧振、弧光接地等現象，智能微機裝置利用DSP高速、重復的數據處理能力實現博立葉分析，通過對電壓互感器PT的二次電壓進行采集、判斷，及時準確地對系統的各種狀態進行分析，判斷出系統的故障情況，并顯示故障類別，輸出相應的開關量接點信號，用于報警。同時利用MCU的強大邏輯運算能力快速實現液晶顯示，遠程通信和數據保護功能。

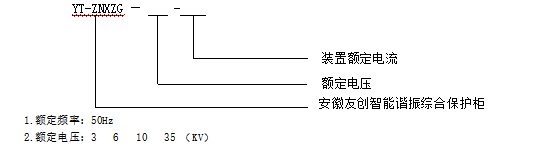

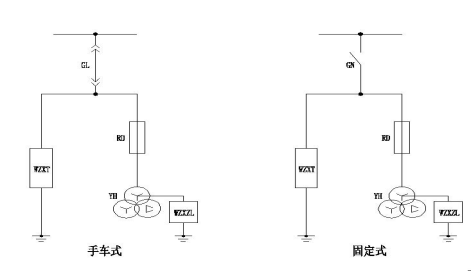

 五、 裝置的型號及參數
