• 一、概述

• 我國3~35KV中壓輸配電系統中，大部分采用中性點不直接接地方式。中性點不直接接地在單相接地的狀態下，系統線電壓仍可保持三相對稱而不影響用電設備的正常工作。所以，采用中性點不直接接地方式輸配電系統的供電可靠性要遠高于中性點直接接地的輸配電系統。這是中性點不直接接地方式最大的優點，也是我國長期堅持在中壓輸配電系統中使用這種接地方式的基本原因。這類電網的各類電氣設備，如變壓器、電壓/電流互感器、斷路器、線路等一次設備的對地絕緣水平，都應滿足長期承受線電壓而不損壞的要求。但是，從多年的運行經驗和近年來中壓輸配電系統的發展情況看，中性點不直接接地方式也給中壓輸配電系統帶來了一些問題：

• 1、中性點不直接接地系統容易發生高壓震蕩，從而引起各種過電壓、諧振。系統電壓、電流變化很快，出線柜零序分量變化也突出，容易導致選線錯選。

• 2、中性點不直接接地系統中發生單相接地故障時，通常表現為弧光接地的形式，此時非故障相線路對地電壓最高可升至3.5倍額定相電壓。這種遍布整個系統的過電壓往往會在系統絕緣薄弱處引起對地閃絡。同時，接地電弧容易灼傷接地處的線路絕緣，特別是電纜線路，接地電弧容易燒穿電纜的相間絕緣而造成電纜相間短路，引發“電纜放炮”。另外，在弧光接地的過程中，由系統電磁參數的變化而引起系統發生激烈的電磁震蕩。在震蕩過程中，系統對地電容的充放電電流會在電弧熄滅和故障消除時通過系統中的電壓互感器的中性點形成回路。該直流電流往往遠大于電壓互感器的額定電流，從而造成互感器的鐵心飽和，一次側電流因而急劇增大，熔斷電壓互感器保險絲，甚至燒毀電壓互感器。

• 3、難以確定發生單相接地故障的支路。目前市場上基于小電流選線原理的單相接地故障選線裝置，在系統發生單相接地故障時，采集流過各支路的零序電容電流的大小和方向并經過不同的分析方法來確定發生單相接地故障的支路。由于系統零序電容電流信號小，并且會受到故障點的狀態、位置等等多種因素的影響，檢測的準確性不高，從而給用戶的用電安全帶來隱患。而應用于中性點經消弧線圈接地的系統時，原有基于功率方向選線原理的選線裝置更是無法使用。

• 4、現有的故障電壓監測裝置對系統遭受的弧光、雷電、操作等暫態過電壓不能真實的進行記錄、分析。

• 在中性點不直接接地系統發生單相接地故障時，單相接地故障管理系統具備快速準確的選線，有效的故障處理以及全過程電壓監測等多種功能。非有效接地系統單相接地故障處理的核心技術難題則主要集中在兩點:快速、準確的單相接地故障定位(故障選線)。

• 5、現有的控制單元，只是監測三相電壓和開口三角電壓及出線零序電流互感器電流。只是單純分析判斷來分析選線，三相電壓突變、零序電流互感器的誤差、諧波都無法準確介入判斷。無法準確選線。

• 6、現有監測控制單元，采集兩個周波進行對比，分析故障形式，無法做到精準、同步同一時間段波形，電壓、電流變化率分析。這樣給運維人員及選線功能都無法提供同一時段數據。

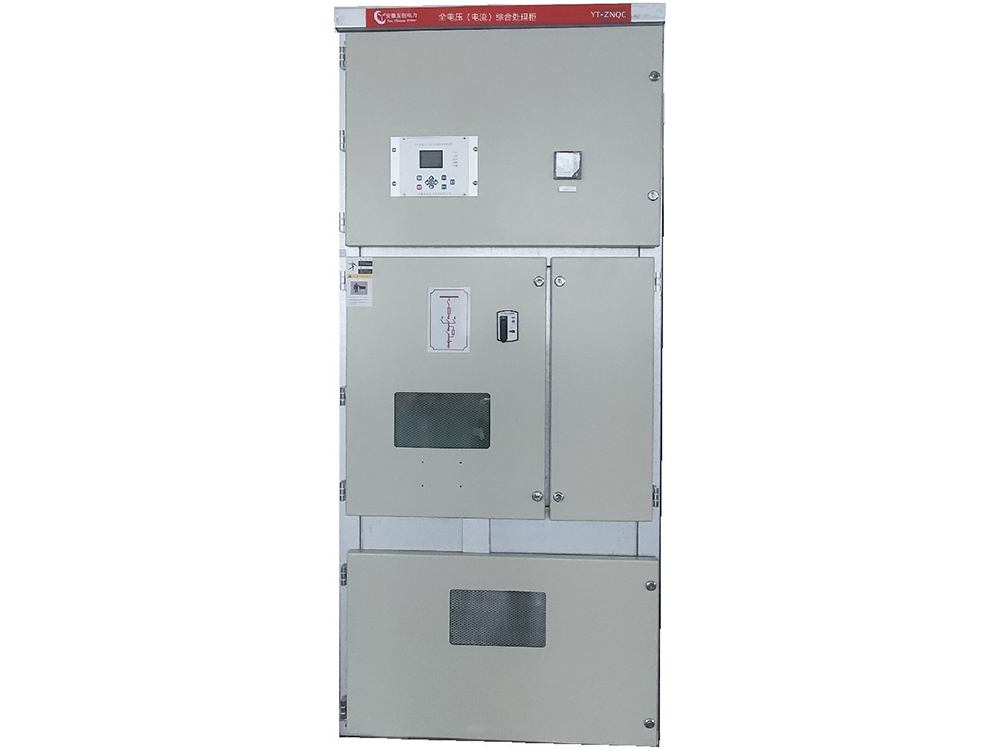

• YT-ZNQC全電壓（電流）綜合處理裝置是一個系統解決方案?；?/span>全電壓（電流）、全電流、電壓波動、電壓、電流的負序分量及電壓、電流偏差檢測，排查故障選線方法，完全不同于小電流選線原理,有著極高的選線準確性,可以從根本上解決中性點非有效接地系統的故障選線問題。暫態電壓監測和記錄系統則對單相接地故障及各種暫態電壓出現的時間、幅值和波形進行真實、完整的記錄,在發生絕緣故障時提供有效的事件記錄,利于分析故障原因、故障責任。因對中壓電網中性點接地方式，世界各國也有不同的觀點及運行經驗，就我國而言，對此在理論界、工程界也是討論的熱點問題，在中壓電網建設中，其中性點的接地方式問題，現已引起多方面的關注，面臨著發展方向的決策問題。

• 友創電氣在聯合各界資源力量、在國內外電力行業的技術支持下誕生了一種YT-DZQC全電壓（電流）綜合處理裝置，裝置不受接地方式限制，和目前電力系統采用中性點不接地、消弧線圈接地、?。ㄖ校╇娮杞拥胤绞?/span>都有效配合。具有更高的供電可靠性、選線準確率高、過電壓倍數低和消諧作用好的特點。
