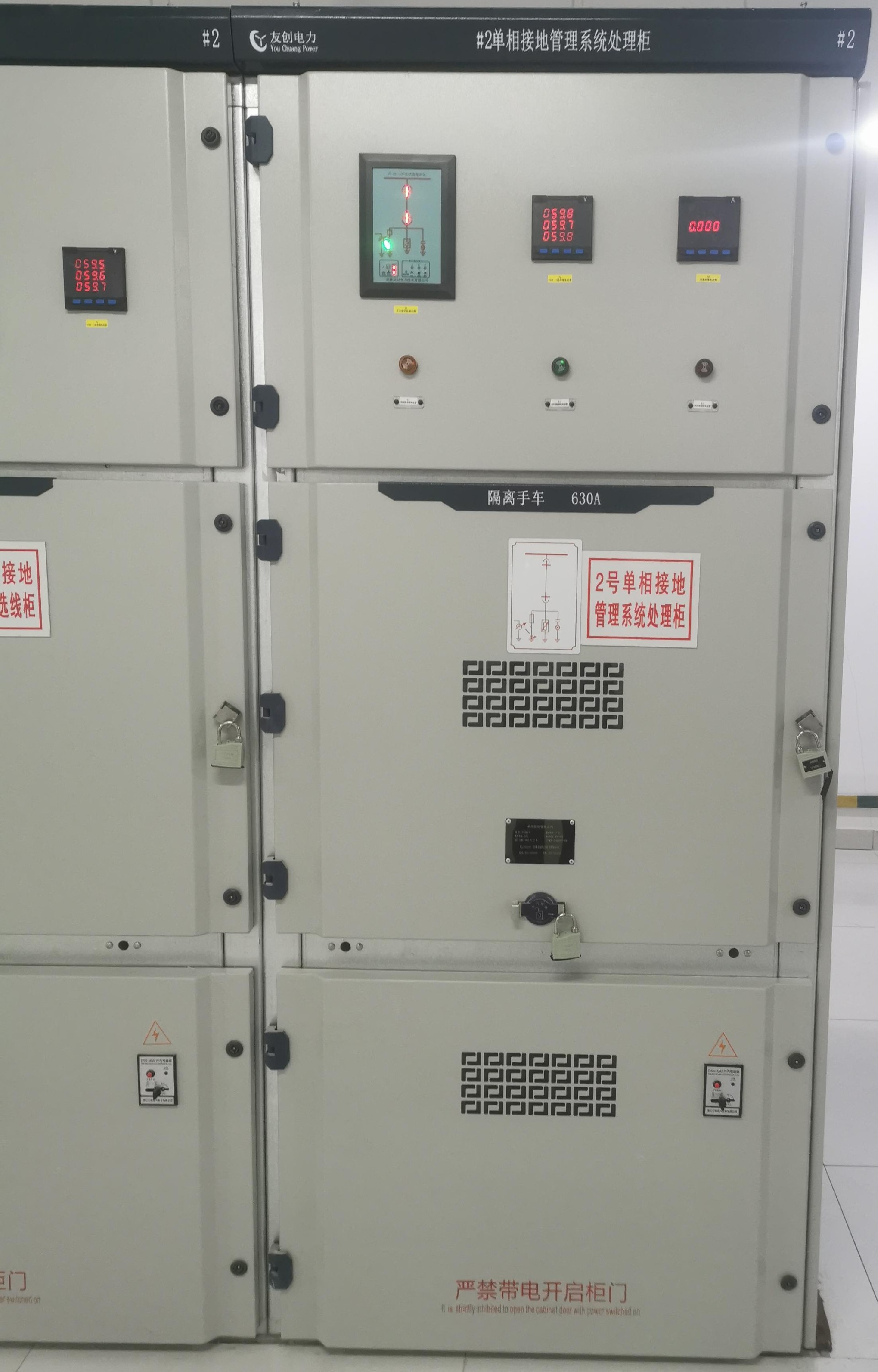

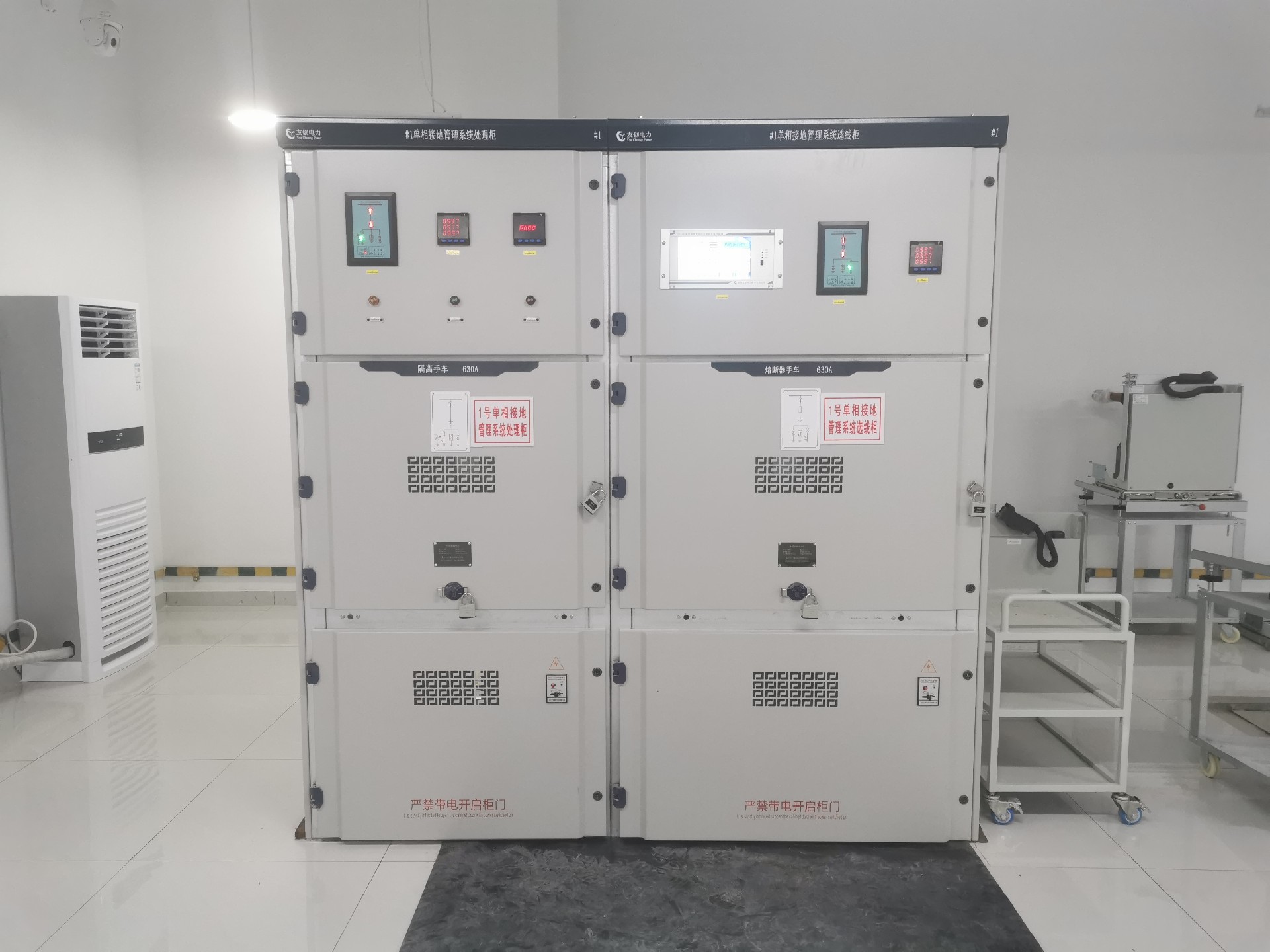

AHYT-ZNQS系列 單相接地智能綜合管控裝置

一、概述

我國6～35kV電力系統中，主要采用中性點不接地或經消弧線圈接地的非有效接地方式運行。當系統出現單相接地故障時，三相線電壓任可以保持對稱，可以帶故障運行一定的時間。在這個時間內，如果能確定單相接地故障原因并排除故障，則系統可以在不停電的情況下恢復正常運行，提高了系統供電可靠性。

但是這種接地方式同樣也帶來了一些問題，單相接地時會引起弧光過電壓和諧振過電壓，此時非故障相線路對地電壓最高可升至3.5倍額定相電壓。一旦發生單相接地故障而不能迅速、有效地處理時，往往會引發其它問題如絕緣閃絡、電纜放炮、避雷器熱崩潰、PT燒毀等，形成第二點接地點發展為危害較大的相間短路事故。

隨著電網規模的擴大，申壓線路電纜化率的提高，以及城網、農網、企業電網混 合的配電網絡越來越復雜，單相接地故障發生率也隨之提高，據調查，電力系統中80%故 障由單相接地故障引起的；同時，伴隨單相接地故障產生的弧光接地過電壓問題、鐵磁諧 振過電壓會引發電壓互感器燒損、電纜放炮、甚至相間短路，危害到電力系統的安全可靠運行。保持中性點非有效接地方式供電可靠性高的優點，并能在單相接地故障時準確的故 障選線意義重大.由于受電力系統結構、輸配電類型、故障工況等因素影響，小電流選線法準確率普遍低下以及單相接地引起人身傷害等問題嚴重影響著中壓電網的安全可靠運行。

對于6～35KV系統出現的這一問題，我司研制生產了單相接地智能綜合管控裝置，單相接地故障處理的核心技術則主要聚焦在兩點：快速、準確的單相接地故障定位（故障選線）；快速、有效的消弧處理。

二、功能描述

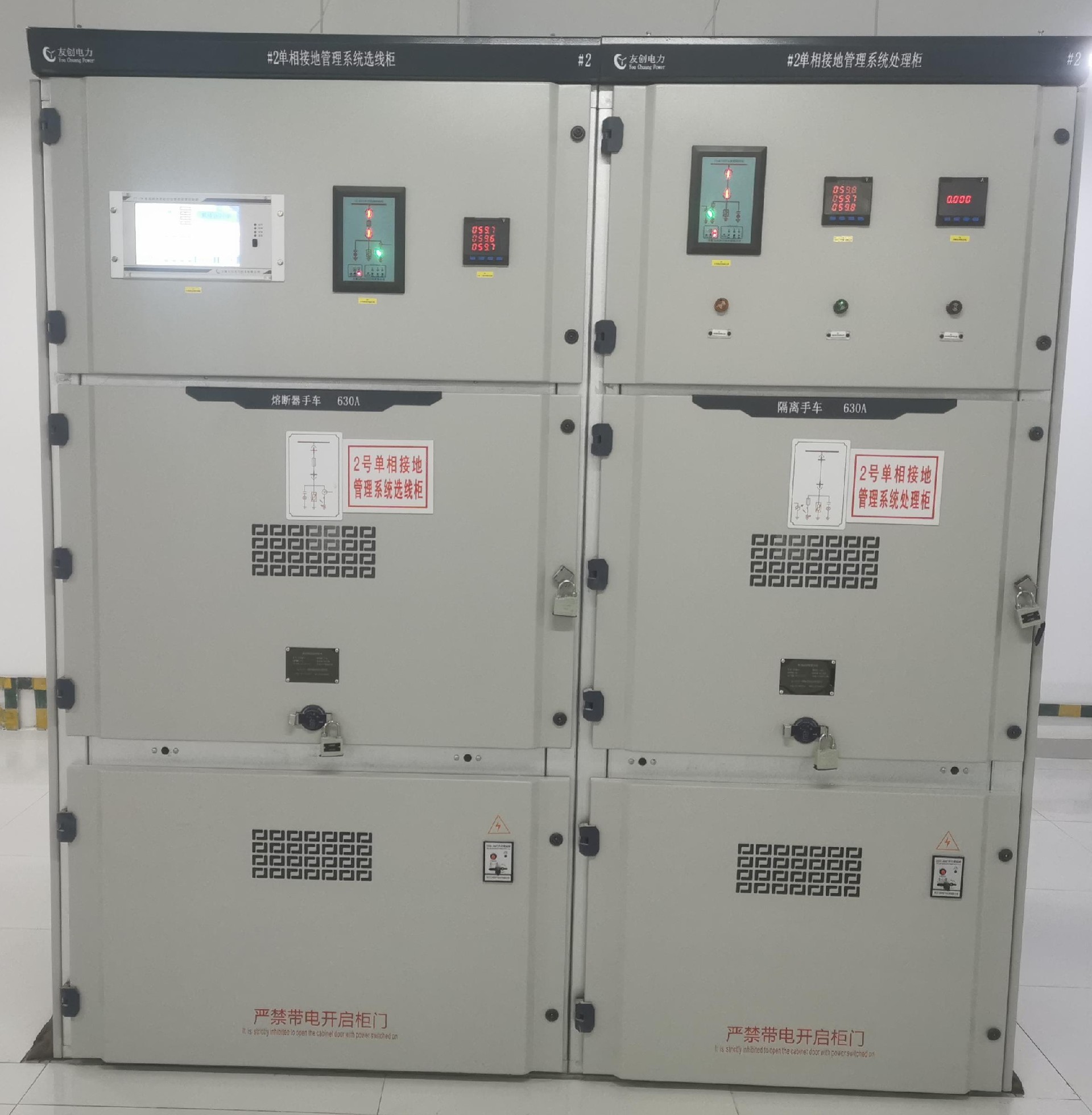

1）瞬時電流注入法選線功能 （AHYT-ZNQS-X選線柜）

系統發生單相接地故障時，利用單相快速開關 20ms內將接地變投入 ，自小電流接地方式轉換為大電流接地方式 ，向接地線路注入接地電流 ，輔助選線控制器在40ms內100%準 確選出故障線路后，再利用快速開關10ms內退出注入的電流，避免對系統造成擾動 ；

2）接地故障處理

當系統發生單相接地故障時，接地故障管理系統完成選線后迅速啟動故障相真空接觸器，真空接觸器轉移流過故障點的高頻接地電容電流，消除系統弧光過電壓，然后調諧消弧線圈補償接地電容電流，斷開故障相的真空接觸器。在真空接觸器打開過程中，消弧線圈補償系統接地電容電流，避免系統接地電容電流再次流過故障點，防止故障支路特別是電纜支路由單相接地故障升級為相間短路事故，同時能有效防止真空接觸器打開時產生操作過電壓。當故障消除后，系統恢復正常運行，接地故障管理系統退出消弧線圈。如果故障沒有消除，接地故障管理系統再次迅速啟動故障相真空接觸器轉移故障點電流，然后退出消弧線圈，保證系統2小時供電；

 3）全電壓監測

基于高速采樣的全電壓監測系統監測和記錄系統遭遇的雷擊過電壓、操作過電壓及各種工頻電壓異常， 如電壓暫升暫降、電壓中斷、缺相運行、電壓不平衡等，供用戶記錄分析系統的運行狀態和判斷故障原因；

4）系統過電壓保護

裝置采用低殘壓吸收器作為過電壓保護，抑制過電壓同時有效降低殘壓值

三、產品的訂貨：

     如產品升級或其他調整不另行通知，需要訂貨，具體可聯系我公司商務或技術。
