一、概述

    我國3~35KV電力供電系統中存在如下幾種過電壓，斷路器開閉動作過程產生的操作過電壓、單相撞地時產生的弧光過電壓和雷擊時產生的大氣過電壓等。目前，尚無針對這些過電壓的完整的保護方案，供電系統還經常會發生電纜放炮、電動機絕緣擊穿、避雷器爆炸和電壓互感器燒毀等事故。此類事故發生的原因，除了與系統中裝設的過電壓保護產品的性能有關系外，系統本身的復雜性對過電壓有著重要的影響。對于不同的系統，使用過電壓保護產品時需考慮系統輸電線路的類型、輸配電線路的網絡結構、負責的性質和系統的接地方式等。

針對如此復雜的系統，使用一種或幾種過電壓保護產品難以全面抑制各種類型的系統過電壓，如避雷器、組合式過電壓保護器、消弧線圈及各種原理的消弧裝置和PT消諧器等，盡管在這些系統中裝設各種過電壓保護產品，但因產品保護特性不能很好的匹配，無法徹底有效地抑制系統過電壓，同一系統中裝設不同廠家的過電壓保護產品更是如此。

針對目前中低壓系統中過電壓防治難的現狀，我公司研制生產了過電壓抑制柜（簡稱抑制柜或聚優柜，型號AHYT-ZNY）。該柜可彌補系統中過電壓保護元件及裝置的不足，監測并有效抑制各種過電壓，提升了系統的過電壓保護水平。

二、裝置適用范圍

該產品適用于發電、變電和用電企業的3~35KV電力系統，可以替代PT柜、專用避雷器柜等。

三、裝置的工作原理

YT-ZNY過電壓抑制柜采用本公司研制的專用過電壓吸收器（ZNY-G），該過電壓吸收器采用低動態電阻氧化鋅閥片，能夠有效抑制過電壓尖峰，緩和過電壓波頭的陡度，大大降低殘壓值，并且能夠吸收系統過電壓產生的大量能量。

采用了本公司專用的“多核“技術，能與系統中的過電壓保護器及消弧裝置等配合使用，更加優化和完善了系統中各種過電壓保護裝置的保護特性。

裝置配有專用PT保護裝置AHYT-YXQ，從根本上解決了系統出現鐵磁諧振、通過改變接入電壓互感器中性點的變壓器二次側的勵磁特性，從根本上抑制系統鐵磁諧振，避免了因系統諧振出現互感器燒毀、保險熔斷等事故的發生。

裝置在正常運行時，微機測控裝置實時不間斷的檢測PT提供的電壓信號，一旦發生PT斷線、過壓、欠壓、低電壓、諧振、接地等現象，利用DSP高速、重復的數據處理能力實現傅立葉分析，通過對電壓互感器PT的二次電壓進行采集、判斷，及時準確地對系統各種狀態進行分析，判斷出系統的故障情況，并顯示故障類別，輸出相應的開關量接點信號，用于報警。同時利用單片微型計算機的強大邏輯運算能力快速實現液晶顯示，遠程通信和數據保護等功能。

裝置配有RS485通訊接口，標準MODBUS通訊規約，可以與用戶微機監控系統實現數據遠距離傳送。

四、裝置特點

1、該抑制柜是根據不同用戶的系統參數進行設計生

2、消除系統過電壓保護死區；

3、吸收系統過電壓能量大；

4、采用多核技術，各監控單位獨立工作、分工明確、判斷更快更準確；

5、采用抗飽和電壓互感器，取代PT柜，具有抑制過電壓、低電壓、失壓、消除鐵磁諧振、PT斷線、接地故障選線報警等保護功能、性價比高；

6、工業標準的RS485通訊接口，可以上向上位機傳送系統的運行狀態；

7、實時監控系統狀態，對出現的異常運行狀態最初準確判斷，并及時輸出相應的開關量接點信號，用于報警；

8、故障追憶功能，顯示最近20次歷史故障記錄。

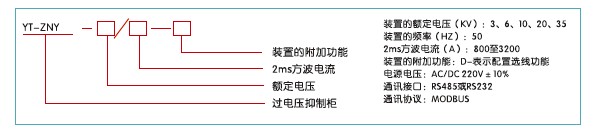

五、裝置的型號及主要的技術參數

六、裝置的一次原理圖

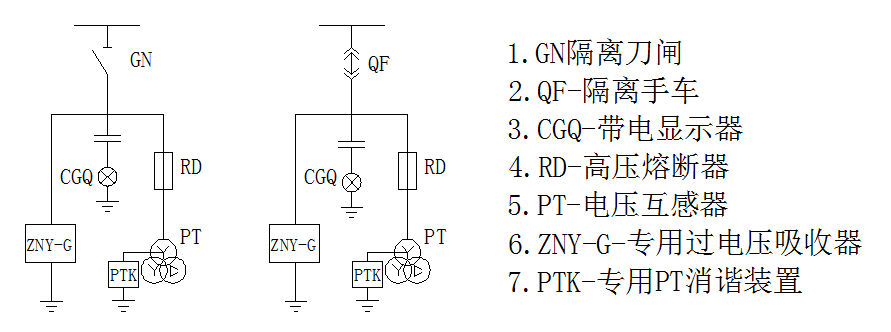

該裝置分為固定式和手車式，一次原理接線如圖所示。該圖可作為本裝置的圖標，表示在電氣一次系統接線圖中

七、裝置結構、外形和安裝尺寸

1、裝置的柜體結構尺寸（寬×深×高）(可根據客戶要求定制)

6~10kV柜體參考尺寸:1000×1500×2300（mm）

35kV柜體參考尺寸：1800×2600×3000（mm）

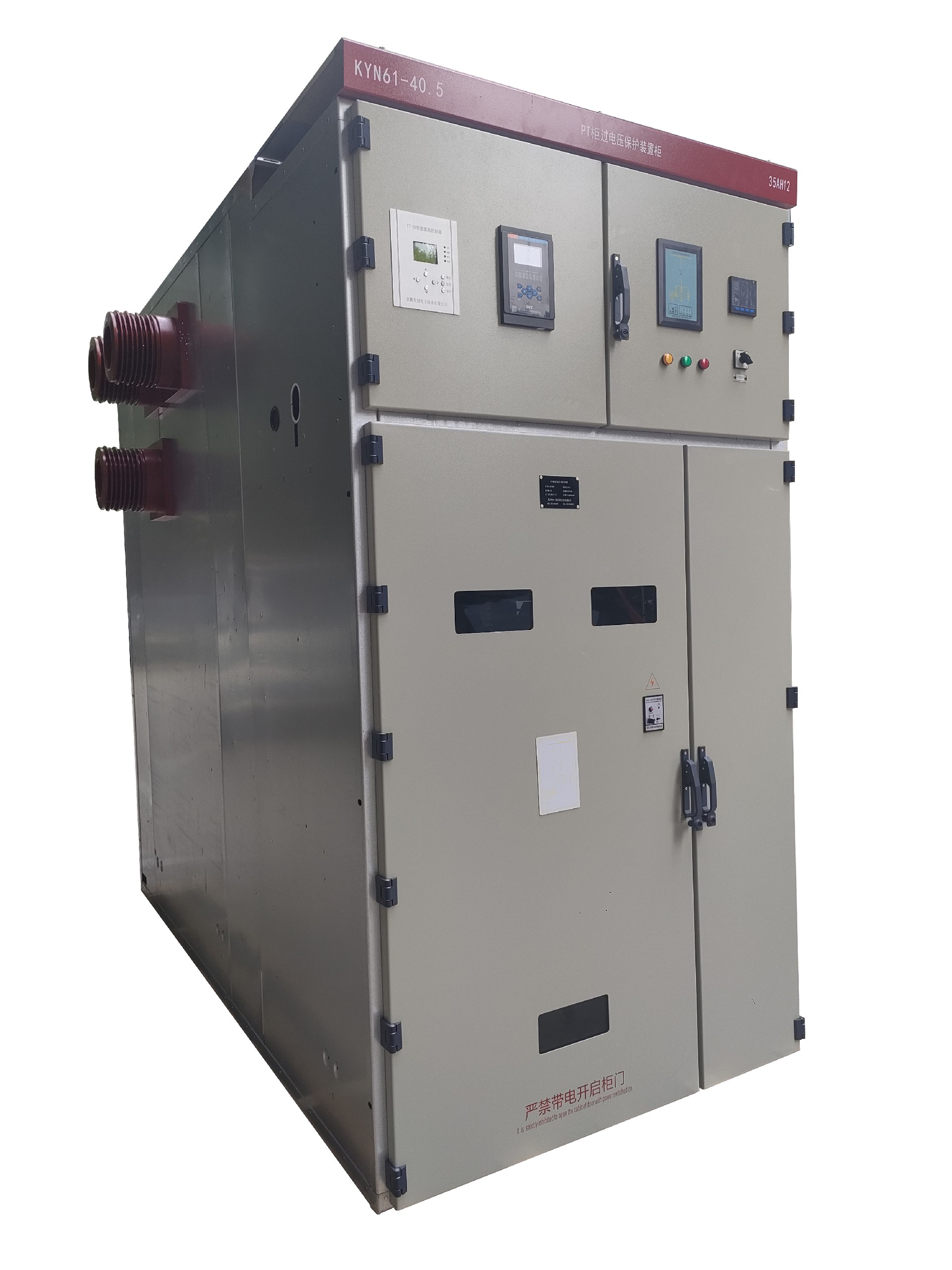

2、外形結構

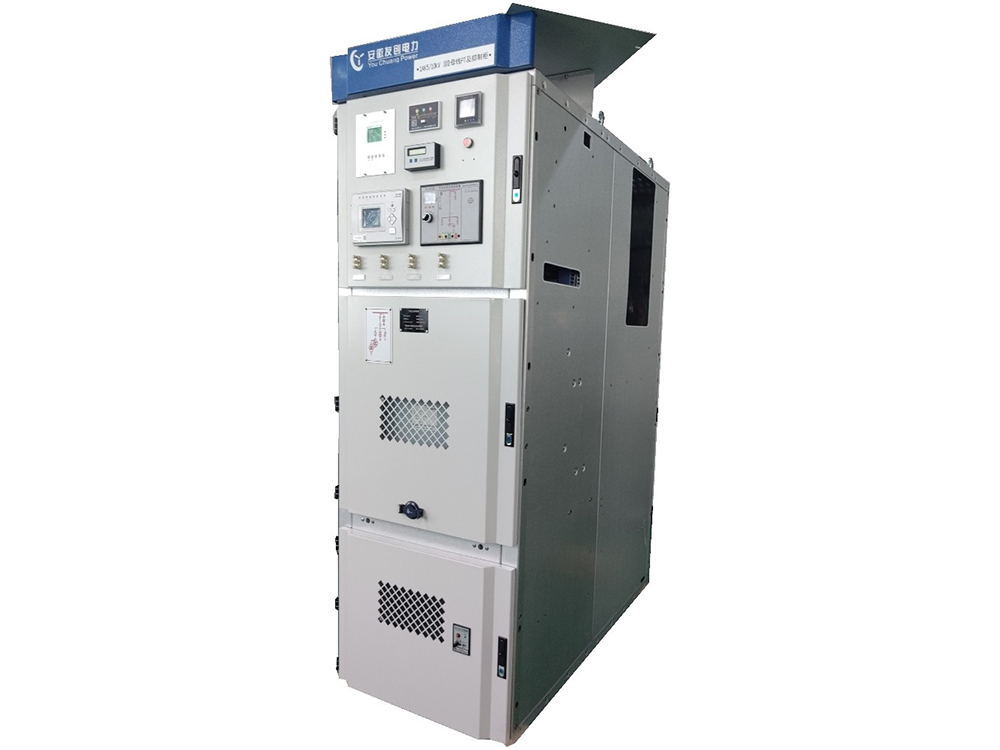

                                                                               固定式結構

八、使用環境

環境溫度  戶內型-15℃-+60℃特殊可做到-30℃-+60℃；戶外型-40℃-+60℃

海拔高度   ≤2000m，特殊情況可達4000m

使用環境  不得有粉塵、煤氣、煙氣等具有爆炸性的混合物

安裝地點  應具有防御風、雨、沙和防塵設施

九、包裝、運輸、儲存

包裝：一般采用木箱包裝，柜體底座應固定在包裝箱底板上；

運輸：不宜在三級以下公路上長距離運輸，必要時可拆散包裝，重要部件盡量不采用公路運輸；

儲存：長期不用時，應儲存在干燥、通風的倉庫內，不宜長期在外儲存。

十、安裝、調試、維護

1、本公司負責根據用戶的要求進行圖紙設計及參數選擇，設備組裝調試完畢后，由專業檢測人員檢測合格后方能出廠。如用戶需要，本公司負責現場指導安裝及調試服務，用戶提供必要的協助和配合。

2、用戶在遵守保管及使用規則的情況下，從發貨之日起12個月期限內，產品由于質量原因而發生損壞和不能正常工作，制造廠無償為用戶更換或維修。

3、本公司對設備實行終生維修并長期以優惠的價格提供備品備件。

十一、訂貨須知

1 用戶應提供相關的系統額定電壓,系統最大單項接觸地電容電流及現場海拔高度,作為設計依據。

2 柜體的尺寸由我公司工程師進行設計并用戶簽字確認以后，最終確定。

3用戶應明確裝置的功能（包括基本功能和可選功能），如有特殊要求應在訂貨時提出。

4 用戶若選擇了選線功能，請注明選線的線路數量；

5 需要其他額外附件或備件，應在訂貨時注明“名稱、規格及數量

6.如產品升級或其他調整不另行通知，具體可聯系我公司商務或技術。
