小電流接地系統

小電流接地系統（即中性點非有效接地系統）是指中性點不接地或經消弧線圈接地的電力系統，我國110kV以下系統大部分采用這種接地方式。小電流接地系統在發生單相接地故障時故障電流較小，能夠帶故障運行一段時間(規程允許帶故障運行2小時)，但是單相接地故障將引起正常相電壓升高，過電壓引起絕緣損壞,甚至導致絕緣擊穿造成故障擴大。供配電系統故障統計表明，單相接地故障發生的概率占66%以上，因此迅速確定單相接地的故障線路，對供配電系統的安全運行意義重大。

1.2 小電流選線裝置發展史

上世紀80年代末，90年代初，市場上出現了以單片機為硬件架構的小電流選線裝置，曾經風靡一時，得到過廣泛的推廣和應用。但由于早期選線理論和技術上的局限，這種選線裝置靈敏度和準確率都不高。

2000年以來，又出現了以普通工控機為硬件架構的選線裝置。由于這種裝置應用了多種選線技術，使選線準確率有了質的飛躍。但由于普通工控機硬件架構問題，導致產品穩定性差，使用中售后問題較多，限制了產品的發展。

自2009年以來，安徽友創電力技術有限公司致力于開發以ARM芯片為核心的新一代嵌入式選線裝置，解決了產品硬件可靠性問題，產品已經大量投放市場，得到用戶的廣泛認可。

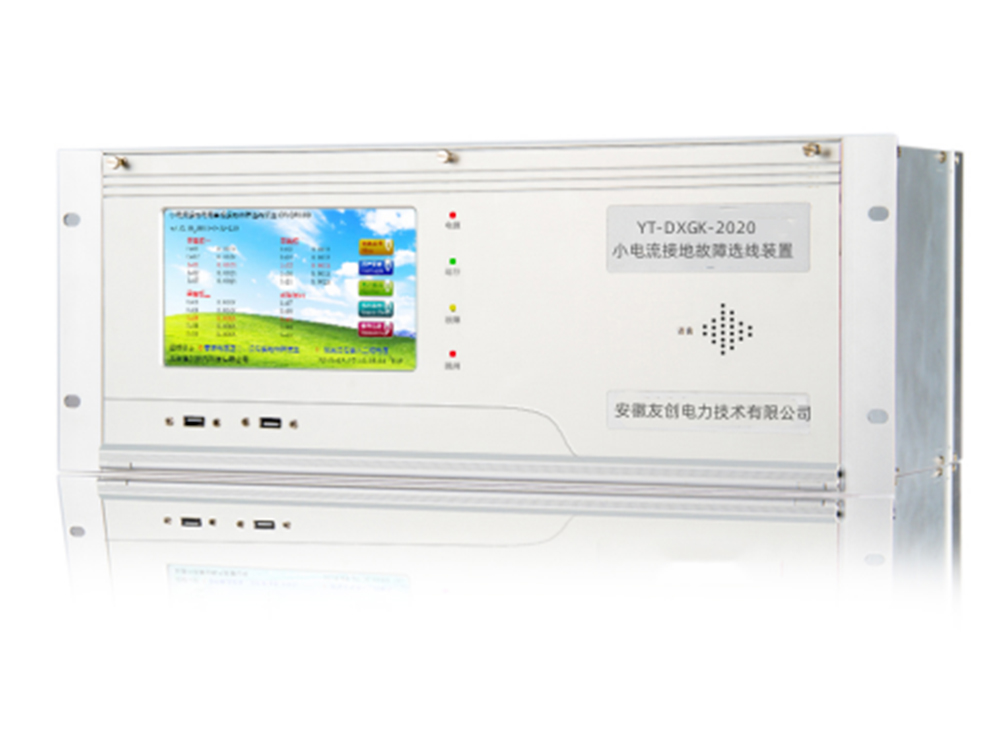

   AHYT-DXGK-2020系列產品

我們在研究了市場上各種小電流選線裝置的基礎上，2009年推出了公司第一代小電流選線裝置——“AHYT-DXGK型小電流接地系統單相接地故障選線裝置”，該裝置主要以普通工控機為硬件架構，采用了綜合選線技術。綜合選線技術將多種選線方法有機地融為一體，充分發揮各種方法的互補優勢，能解決變化多端的單相接地故障問題?？朔艘酝‰娏鬟x線產品存在的選線方法單一、不能解決各種復雜的接地故障類型的問題，產品掛網運行的實踐已經很清楚地證明，YT-DXGK型小電流接地系統單相接地故障選線裝置選線正確率達到100%，完全滿足現場的要求。

    AHYT-DXGK系列產品目前已經被部分省市供電系統和用戶列為小電流選線裝置的指定產品，在市場上獲得了很大的成功。但不可否認的是，普通工控機因其自身的原因，導致一些問題一直難以解決。例如：硬件運行速度慢、算法對于一些新出現的故障特征效果不理想、人機交互友好程度不足等問題。通過考察，我們發現目前以ARM芯片為核心的嵌入式計算機技術已經十分成熟。嵌入式工控機可以運行Linux操作系統，有良好的人機接口，便于開發。完全可以把工控機所用的選線方法移植過來使用。它也有足夠的存儲空間，可以像工控機一樣故障錄波。通過USB接口，可以方便的讀取故障波形，并且可以通過網絡進行視頻監控和遠程維護。

     經過多年的市場運行，我公司獲得了大量的現場數據，在此基礎上我公司投入大量資金，聯合國內多名嵌入式系統和小電流選線方面的專家，對以ARM芯片為核心的嵌入式選線裝置做了大量的研究工作。2020年我公司重新架構產品，軟硬件升級換代，ARM第二代產品AHYT-DXGK-2020問世：大大提高了裝置運行速度及選線計算速度；算法根據多年采集到的特殊數據進行了整體升級；對人機交互方面做了大量工作，使產品使用簡單方便。治病不如防病，根據多年選線經驗，我們增加了一些新的防患于未然的功能，如漏電絕緣監測等。該產品已經取得了很大的成功，目前已在多個?。ń鳌⒏＝?、湖南、甘肅、寧夏、山西、河北、河南等）的供電系統以及用戶單位（煤礦、鋼鐵、化工、新能源等行業）中使用，并且運行效果良好。
