一、概述

      電力系統運行及操作過程中產生的過電壓對電氣設備的危害是眾所周知的。早期的電力系統一般才用少油斷路器作為開斷裝置，由于開斷速度慢，系統過電壓主要為雷電過電壓即相對地過電壓，對這類過電壓的防護措施多采用碳化硅避雷器以及氧化鋅避雷器（MOA）,相對而言，氧化鋅具有動作快、伏安特性平坦、殘壓低、性能穩定等優點，已經為人們所接受。隨著真空斷路器的廣泛使用，開斷能力引發的各類操作電壓，對電氣設備的危害越來越受到人們的重視。而傳統避雷器是按照防止雷電過電壓而設計的，對操作過電壓基本沒有防護作用，為了解決電力系統內部操作過電壓給電氣設備帶來的危害，開始大量使用組合式過電壓保護器，特別是帶串聯間隙的組合式過電壓保護器。

      雖然串聯間隙降低過電壓保護器動作值使得保護范圍更加全面，但同時也帶來了分散度大和保護性能不穩定等特點，且組合式過電壓保護器核心工作原理和避雷器一樣，都是靠氧化鋅電阻在過電壓下打開對地能量瀉放通道。瀉放能量的同時，也是氧化鋅電阻本身的一個吸收能量發熱過程，一旦發熱超過可以承受的范圍，就會出現破裂，甚至爆開。將直接導致系統相間短路，后果十分嚴重。因此保護器自身的安全保護就顯得尤為重要了。

      我公司在總結各類過電壓保護產品的性能基礎上，推出了高能容防爆型過電壓保護器AHYT-GNP。通過使用先進脫離技術和獨特防爆結構相結合的方式，避免了普通過電壓保護器容易破裂甚至爆開的問題。完善了過電壓保護性能，真正實現電力系統安全運行的目的。

二、產品簡介

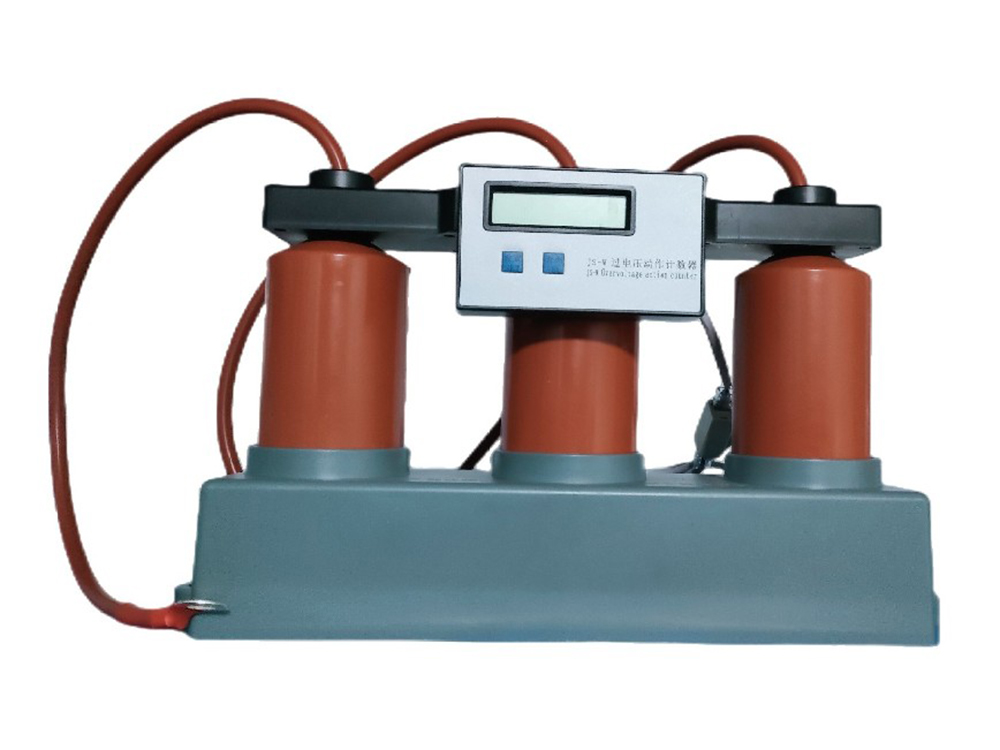

      高能容防爆型過電壓保護器，簡稱AHYT-GNP,是針對常規組合式過電壓保護器在面對系統諧振過電壓可能導致產品使用壽命嚴重下降，出現意外的發熱爆裂的缺點而設計的。與常規組合式過電壓保護器相比，裝置增加了自動脫離功能，阻容吸收功能，解決了高頻振蕩導致真空斷路器在截流時多次重燃問題和氧化鋅對高頻過電壓信號響應速度較慢而起不到保護作用的問題。結構上，裝置將大容量高能氧化鋅閥片/阻容吸收器、脫離器、與硅橡膠絕緣護套整體壓膜成型，保護器密封性能大大提高。

三、產品用途

      高能容防爆型過電壓保護器AHYT-GNP依靠自身的諸多優點，保護功能完善，對大氣過電壓、真空斷路器開斷引起的開斷過電壓及各種操作過電壓，對相間和相對地的過電壓均能起到可靠的限制作用。主要應用于發電、供電和企業的用電系統中，用來保護電動機、變壓器、開關、母線、電容器等電氣設備。且由于采用了大容量高能氧化鋅閥片，更適合一些過電壓限制效果要求較高的場合，是過電壓保護產品中的理想設備。

四、產品特點

      高能容防爆型過電壓保護器AHYT-GNP，保留了常規組合式過電壓保護器的四星形接法，采用大容量高能氧化鋅閥片取代普通氧化鋅閥片，增加了脫離器和阻容吸收器，且結構上采用整體壓膜，該產品具有以下功能：

1、能容氧化鋅非線性電阻，通流容量大，適用范圍更廣。尤其是一些易產生持續較長時間過電壓而被保護設備絕緣又相對薄弱的場所。

2、采用阻容吸收器和高能氧化鋅閥片相結合的結構形式，解決了高頻振蕩導致真空斷路器在截流時多次重燃的問題和氧化鋅對高頻過電壓信號響應速度較慢而起不到保護作用的問題。

3、由于采用了脫離功能，裝置自身得到了保護，解決了用戶為系統安全運行的擔憂。

4、結構上采用整體壓膜，密封性能更好。

五、型號說明

1.保護對象：A-電動機； B-發電機、變壓器、母線線路、開關 ； C- 并聯補償電容器；O-電機中性點；  D-電纜保護器

2.持續運行電壓：允許持久加在KM-GBP相間及相對地的工頻電壓有效值，3KV系統圖為3.8KV，6KV系統為7.6KV，10KV系統為12.7KV，35KV系統為42KV

3.使用環境：W1為戶外有引線型，W2為戶外無引線型，無標注則為戶內型

4.附加功能：J為液晶無源計數器，IM為有源數碼計數器，可記錄過電壓發生的時間，戶內使用
