一、產品簡介

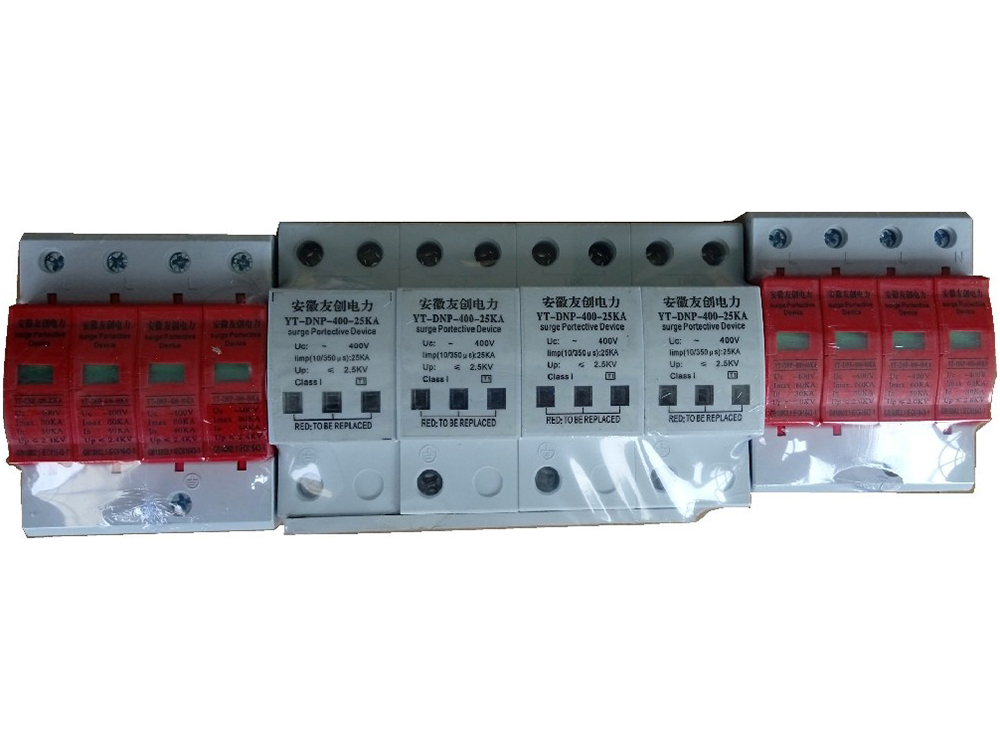

     AHYT-DNP新型浪涌保護器系列產品按GB18802.1-2002（IEC61643-1）設計，其內部核心元件采用本公司生產的優質芯片/放電間隙。100%通過電壓能力、電流能量以及參數異常的帥選。KM-DBP最大通流量可達200KA（8/20us），承受過電壓能力強，殘壓低，漏電流小。脫扣機構靈敏，標準導軌安裝（35mm），失效窗口顯示，響應速度快，確保安全可靠。

二、選型說明

     為了使具體的應用都得到正確的保護，根據國際標準IEC61662，選用低壓組合式綜合瞬時過電壓保護器需要考慮以下主要的因素：

    ◆建筑物所在的地理區域與地形區域受雷擊的危險程度；

    ◆受保護設備的價值及其破壞后的經濟損失；

    ◆人員密集程度及其相對應的安全要求；

    ◆建筑物的形狀、體量、高度及所處的環境。

三、結構/特點

    ■電源間隙系列產品的兩個電極分別與L(N)、PE線相連，兩個電極之間形成一個電氣間隙。電網在不超過點火電壓的情況下運行時，兩個電極之間呈高阻狀態，如果電網因雷擊或操作過電壓使兩個電極之間的電壓超過點火電壓時，間隙被擊穿，通過弧光放電將電壓能量釋放，沖擊波過后，電弧將被分弧片和滅弧室組成的滅弧系統熄滅。恢復到高阻狀態，放電間隙完全密封，無電弧外泄。

    ■B、C、D系列產品是新一代針對解決目前市場上常用的浪涌保護器以及避雷器的缺點而設計的，具有不可比擬的優勢。例圖一所示，YT-DNP主放電電路由五個帶放電間隙（100KA及以上的模塊采用特制放電間隙，65KA以下采用定制的大能量空氣放電管）和高能量的金屬氧化物非線性電阻的單元（單相供電系統有三個帶放電間隙和高能量的金屬氧化物非線性電阻的單元）組成。100KA及以上的模塊在放電間隙/放電管串聯的基礎上并聯了放電間隙并增加了觸發電路，如圖所示，圖中FR為氧化物非線性電阻，CG為放電間隙/放電管。

 ■地級保護器系列產品通流量大，殘壓低，內置高性能放電管，安全性能高，模塊化設計，采用接線端子連接，接線可靠、方便；

    ■直流電源系列防雷器采用模塊化設計，接線端子連接，安裝更方便，采用多重保護技術，保護能力強，可靠性高，通流量大，殘壓低。

四、適用范圍及產品類型

   ■電源間隙系列產品適用于變壓器低壓側或建筑物低壓主配電箱中的等電位連接，對電源第1極的雷電或操作引起的過電壓進行保護。該系列產品的前端必須串聯保險絲，否則在產品放電時，產生的工頻續流可能將保護器燒毀。

   ■B級系列產品適用于交流50/60HZ，380/420V供電系統。可作為建筑物進線的低壓總配電系統提供第一級防雷（過電壓）保護。

   ■C級系列產品適用于交流50/60HZ，220/380V供電系統?？勺鳛榻ㄖ飪?nèi)的分配電第二級防雷保護，如高層建筑樓層分配電柜，民用建筑的單元分配電柜。

   ■D級系列產品適用于交流50/60HZ，220/380V供電系統末端用電設備雷擊或過電壓的保護，如信息網絡、智能設備、民用建筑等。

   ■地極護器系產品主要是用來避免不同接地地網之間產生不同電位差的危險。當雷電來臨時，由于不同的接地地網布放過近時，會有其中的某個地網的電位在瞬間被抬升到很高的水平，從而與其他接地地網之間產生很高的電位差，該電位差可能連接于不同地極之間的線路或設備的網絡，即地電位反擊，它對設備和人員的安全存在著巨大的危險，此時需要在不同的地網之間安裝地極保護器來避免地電位反擊問題。

   ■直流電源系列防雷器用于計算機系統、調制解調器、信號控制等不同電壓供電線路的設備前端，對直流電源線的雷擊或操作過電壓引起的過電壓進行保護。
