一、概述

   電流互感器（簡稱CT）在運行中如果二次繞組開路，或一次繞組流過異常電流（如雷電流、諧振過電流、容充電電流、電感啟動電流等），將會在二次側產生數千伏甚至上萬伏的電壓。這不僅給二次系統的絕緣成危害，還會使互感器過激而燒損，甚至危及運行人員的生命安全。

   根據電力系統的實際需求，我公司在第一代CT保護器的基礎上，開發了具有動作接點輸出、自動發光顯示自動閉鎖差動保護、動作后具有手動、自動復位功能以及多元組合的各種不同功能的CT保護器（簡稱AHYT-CTB）。該產品采用全新的自動控制技術和高可靠性元件，使用壽命長，能可靠動作10萬次以上，動作速度快、過載能力強、靜態泄漏小，可滿足各種CT保護的需要。

二、用途

   組合式電流互感器二次開路過電壓保護器接于CT二次繞組的兩端，正常運行時泄漏電流極小，呈現高阻狀態當CT二次回路開路或一次繞組出現異常過流時，二次繞組產生的電壓遠遠高于正常運行電壓，此時保護器迅速動作而短路，面板上顯示故障的部位，并有無源接點信號輸出。故障排除后，按手動復位按鈕，電路恢復原狀態后又重新投入正常運行工作。

三、接線原理

   一般情況下，電流互感器均連接在A、B、C三相上，少數連接在兩相，個別連接在一相上。絕大多數為星形連接，少數為三角形連接。AHYT-CTB保護器為二次繞組星形連接，二次繞組A、B、C對應連接在保護器A、B、C接線端子上，A、B、C三相二次中性點（虛地N）連接在保護器的N接線端子上，若只用A、B繞組，C相可以不接線，不會影響保護器的正常工作。

   AC220V供電直接接在保護器AC220V端子上，三根報警線一根中點，一根常開，一根常閉，用戶根據實際使用對應接線。

四、基本功能

輸入阻抗大于100MΩ，接入后不影響任何測量和保護性能；

二次側保護電壓可自己設置，滿足不同場合使用；

保護后有故障點位置顯示，方便故障排除；

保護后有接點信號輸出，便于系統連接使用；

保護后有報警聲音提示，及時提醒排除故障；

保護后復位有人工手動按鈕復位和故障消失后自動復位兩咱方式、方便用戶選擇；

采用省面積和軌道安裝設計，方便安裝使用。

五、系列技術指標

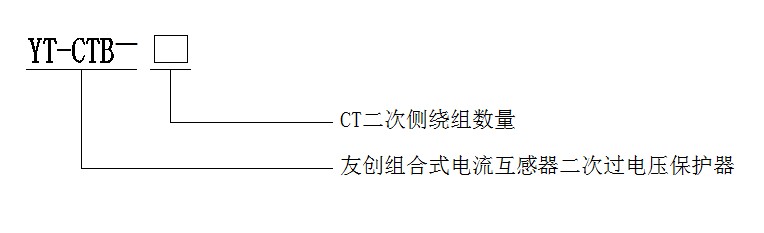

六、型號與規格
