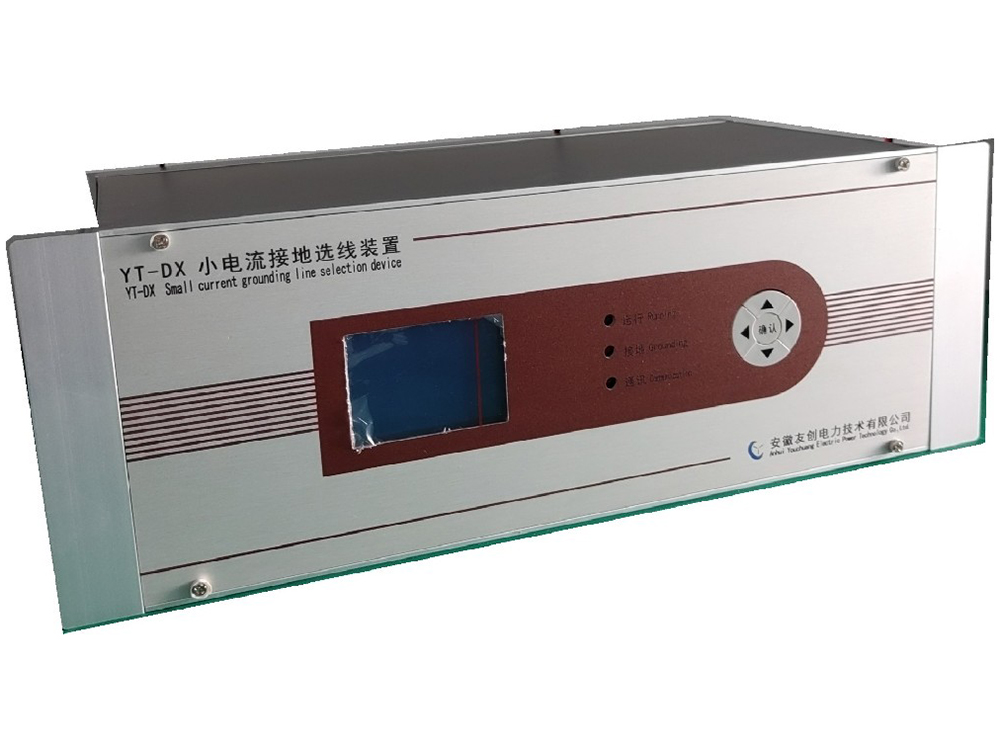

一、產品概述

   單相接地是中壓配網中最常見的故障，發生接地后系統雖可繼續帶故障運行，由于非故障相對地電壓升高，若不及時處理可能會發展為非故障相絕緣破壞繼發相間短路的威脅。及時準確地判定接地回路是快速排除單相接地故障的基礎，實面判定接地故障回路的保護裝置通常被稱為小電流接地選線裝置，但早期的選線裝置常發生誤選和漏選 ，效果不能令人滿意。

   針對以上情況，我公司在總結了各種小電流接地選線方案成功經驗和失敗教訓的基礎上，應用INTEL 80C196KC微處理機多CPU系統，結合多種新型技術做到多路信號同時采集，采集系統獨立工作不占用主CPU工作時間。具有采集速度快，抗干擾能力強等特點。本產品采用新穎的算法克服了同類產品弧光接地時正確選線率低的缺點。

  該裝置具有操作簡單，用戶界面友好，選線準確，運行可靠等特點，可正確區分系統諧振和接地。采用標準部通訊規約，可與各保護生產廠家的綜合自動化設備接口，具備了越大容量的故障記錄功能，為現場運行人員迅速處理接地故障提供了極大的方便。

二、裝置的適用領域

適用于中性點不接地的小電流系統；

最大四段母線系統，總出線回路不大于36回路（超過36回路時須特別說明）；

廣泛應用于電力系統變電站、發電廠及煤礦、鋼鐵、冶金、化工等大型廣礦的供電系統。

三、性能特點

本產品選用INTEL 80C196KC微處理器芯片；

<本機針對國內其它小電流選線設備對弧光接地判斷準確率低的情況，采用了先進的最大增量法進行弧光的選線判斷；

<漢字化輸出信息可通過液晶顯示追憶(8次故障數據)；

<提供可選兩種數據通訊接口: RS-232口、 RS-485口；

<選線提供打印機為選配功能，須訂貨時說明；

四、電氣參數

1.輸入量額定值

  零序電壓（U=0~100V)

  零序電流 (I1~I36)<2A且>20mA

  電源電壓：直流220±10%      功耗：<100W

  零序電流回路輸入路數：≤36（四段母線）

2.輸出量額定值

  可輸出常開接點數：1對

  接點允許電流：≤5A/DC220V

  繼電器輸出接點可接報警輸出
