一、產品簡介

1.1 產品簡介

熒光式光纖測溫裝置主機為壁掛式安裝。該產品在高電壓、強電磁干擾等特殊環境下測溫有著獨特的技術優勢。其中變送器使用的熒光式光纖溫度傳感器的溫度熱點與測量信號接收部分沒有使用電氣連接，能長期高精度和高穩定度工作，這大大提高了其應用范圍。與此同時，光纖測溫變送器有效地解除高壓斷路器或電纜頭處于過高溫環境下使用而縮短壽命，甚至燒毀斷路器或電纜，不利于開關柜的安全運行等隱患。變送器的精度及靈敏度高且耐高壓防腐蝕、可遠程監測、壽命長，體積小、使得儀表維護簡易方便，運輸安全。其內部模塊化集成設計，美觀合理。

2.1 熒光光纖測溫變送器尺寸圖（單位：mm）

外觀尺寸：136x76x46(長*寬*高)

安裝尺寸：123.5x48（孔間距）

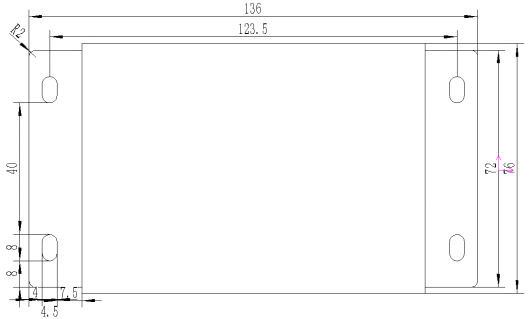

圖2.1熒光光纖測溫變送器安裝尺寸圖

2.2 安裝示意圖

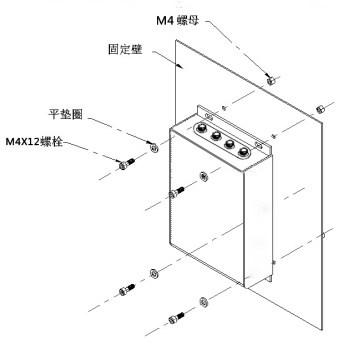

圖2.2光纖測溫變送器安裝示意圖

2.3 接口定義

圖2.3熒光光纖測溫變送器接口定義

撥碼開關地址設置說明：數字1、2、3、4、5、6、7、8、分別對應地址1、2、4、8、16、32、64、128。

地址設置實例：設置撥碼地址為5，將數字1和3往上撥至1即可。

二、 熒光光纖測溫傳感器

3.1 熒光光纖測溫傳感器結構

熒光光纖測溫傳感器分為三部分：①光纖ST接頭 ②光纖 ③光纖探頭，如圖3.1所示

圖3.1光纖傳感器結構圖

3.2 光纖接頭連接

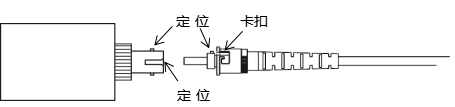

圖3.2連接示意圖

ST插頭和插座都分別有定位槽和定位銷。連接時，先將ST插頭定位銷對準插座的定位槽，向前推入，ST插頭的外套可能會被插座的定位銷卡住，這時，壓住ST插頭的外套旋轉，使ST插頭定位槽對準插座的定位銷繼續向前推入插到底，然后，壓住ST插頭的外套繼續順時針旋轉，使ST插頭的外套的橫向卡口卡住插座的定位銷，松手。光纖接頭連接完成。

注意事項：

1) 系統工作前，應檢查光纖ST接頭是否接好；注意各通道標識相互對應。

2) 避免拉緊、擠壓或扭曲光纖，光纖的彎曲半徑應大于40mm。

3) 光纖連接頭表面應保持清潔。

4) 光纖測溫探頭接觸到被測物體表面，測溫穩定可能存在一定延遲，屬于正?，F(xiàn)象。

3.3 電氣參數列表

表4.1電氣參數列表

三、 通訊協議

a) 數據格式

b) 通訊規約內容(報文格式)

i. 上位機下發命令

功能碼說明：

功能碼為03時，下位機回傳溫度數據；功能碼為06時，寫單個寄存器值；功能碼為10時，寫多個寄存器值。

寄存器地址說明：
